電旋轉滑環是一種能在旋轉狀態下傳遞信號和功率的電連接器。在旋轉過程中，用于傳輸信號和電源的電纜不會造成扭曲損壞。電旋轉滑環的主要部件是導電環和電刷。電旋轉滑環與電刷之間的相對旋轉滑動接觸完成信號和電源的傳輸。電動旋轉滑環的結構因使用的場合和要傳輸的電流大小而有很大的不同。在所述滑環軸上設置有電纜接頭，在所述滑環軸的外端套兩端設置有支撐架，所述滑環軸與所述支撐架之間設置有軸承支座，所述滑環軸與所述支撐架之間設置有軸承支座，所述滑環軸與所述支撐架之間設置有一支承架，所述滑環軸與所述支撐架之間設置有一支承架。在所述兩支承座之間的滑環軸上交替設置絕緣體和電動滑環，所述電動滑環與所述滑環軸絕緣配合，所述相應的刷子設置在所述各電滑環的周向周緣上，所述電滑環與所述滑環軸是絕緣的，所述電滑環與所述滑環軸是絕緣的。電刷為片狀，絕緣固定在電刷安裝板上，電刷的工作端彈性地壓在導電滑環的表面上。

       由于連接器傳遞的電流很大，因此要求電滑環和電刷都有一定的電流承載能力，因此必須有一定的觸點寬度。由于連接器中各電滑環和電刷的接觸面是一個完整而寬的接觸面，為了保證兩者之間在方向上寬度內的整體接觸，不僅要求兩者在加工過程中達到較高的形狀精度，還因為每個電滑環和電刷的接觸面是一個整體而寬的接觸面。此外，裝配中還需要刷的位置精度，加工和裝配困難，勢必影響成本和效率。同時，電刷必須用更大的壓力壓在電滑環的表面。即使如此，電刷和導電滑環在方向上寬度上不可能達到完整可靠的接觸，而且在地方一級必須有壞接觸或沒有接觸。因此，在工作時必須產生大量的熱量，從而影響連接器的傳動性能和使用性能；此外，整體接觸協調結構也]電刷磨損不均，會縮短電刷的使用壽命。

       本實用新型提供了一種大電流導電滑環，解決了現有大電流電動旋轉滑環使用時電刷與電滑環之間的高熱問題。為實現上述目的，采用了如下技術方案：在滑環軸的交替套筒上設置滑環軸、絕緣子和電滑環，實現了電滑環與滑環軸的色邊配合，并在每個電滑環的周緣上設置相應的刷子裝置。刷子裝置包括匯流板和刷組，刷組由沿滑環軸向間隔布置在匯流板上的刷單體組成，各刷體與匯流板通斷連接，每個電刷單體的工作端被彈性地壓在與電刷裝置相對應的電滑環表面上，并在與電刷裝置相對應的電滑環表面上與客戶形成旋轉滑動接觸配合。

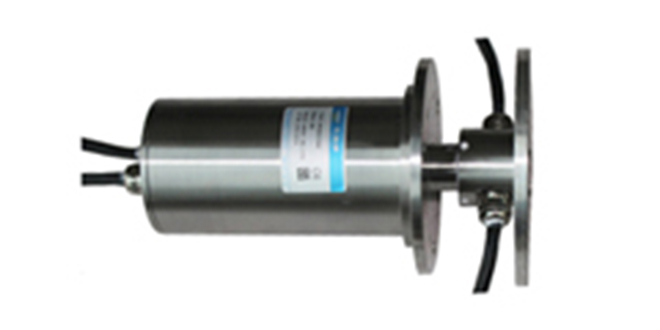

部分滑環參考型號：
